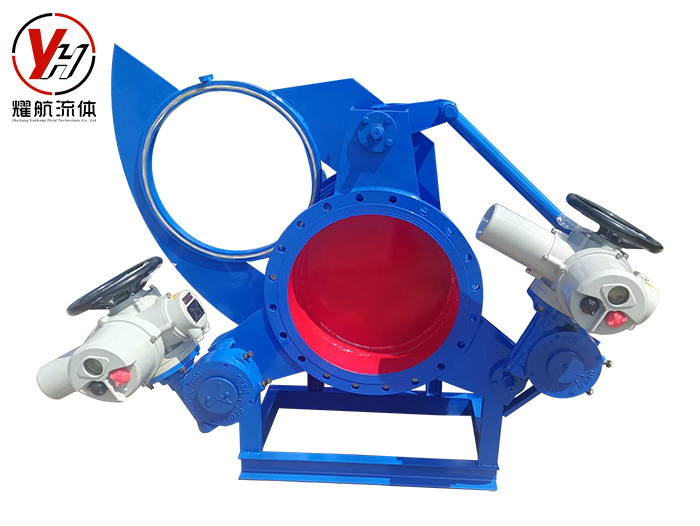

F343CX渦輪盲板閥簡介：
F343CX蝸輪扇形盲板閥又稱蝸輪扇形眼鏡閥，翻板閥，扇形閥，由左閥體、中閥體、右閥體、扇形盲板、絲桿螺母、不銹鋼補償器、兩個蝸輪傳動機構等組成。它是通過三根絲桿連成一體，并把三個閥體分別固定在底座上，構成一個剛性結構體。中閥體與右閥體用不銹鋼膨脹管連接，左、中閥體分別用三根兩端帶左右梯形螺紋的絲桿連接，將三根絲桿同時作正向（或反向）旋轉，則左、中兩閥體得到壓緊（或分離）。三根絲桿中上面一根絲杠中間裝有盲板，盲板繞該軸心旋轉。下面兩根絲桿在同樣的部位上安裝有盲板的定位塊，盲板旋轉時可以防止盲板漂移，避免密封圈擦傷，其中一根絲桿上裝有蝸輪傳動機構，實現松開夾緊閥體的目的。
F343CX渦輪盲板閥參數：
公稱壓力MPa | 0.25 | 0.14 | 0.10 | 0.05 |
密封試驗壓力MPa | 0.275 | 0.164 | 0.11 | 0.054 |
強度試驗壓力MPa | 0.40 | 0.225 | 0.15 | 0.074 |
適用溫度℃ | 丁青橡膠 | 硅橡膠 | 氟橡膠 | |
＜120 | ＜200 | ＜300 | ||
適用介質 | 煤氣等有毒、有害、 | |||
采用標準 | 連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準 | |||
主要零部件材料 | 閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠 | |||
