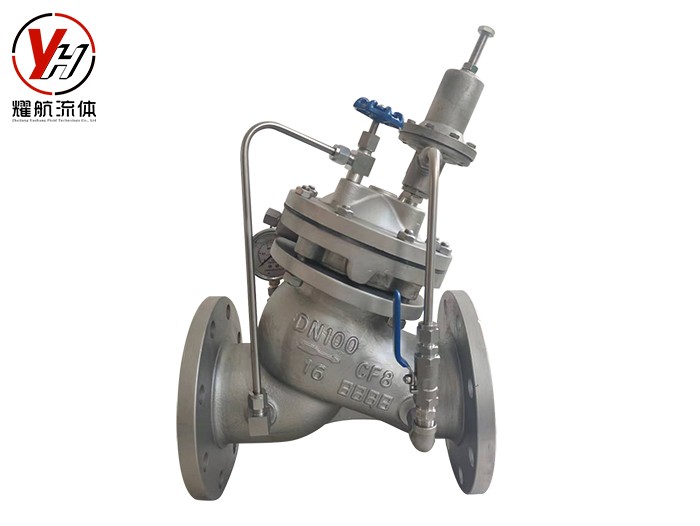

AX742X安全泄壓閥主要分兩種型式：隔膜型與活塞型，由主閥5、導閥3、調節閥4、過濾器2、壓力表1等組成。用于高層建筑消防測試循環系統泄壓時可將給水管中超過導閥安全設定值的壓力釋放，防止壓力急劇增高而損壞管線及設備，并維持管中壓力于安全值以下。
AX742X安全泄壓閥【詳細說明】
公稱壓力 | 1.0MPa | 1.6MPa | 2.5MPa |
殼體試驗壓力 | 1.5MPa | 2.4MPa | 3.75MPa |
密封試驗壓力 | 1.1MPa | 1.76MPa | 2.75MPa |
出口壓力可調節的范圍P2（MPa） | 0～1.0 | 0～1.6 | 0～2.5 |
工作溫度 | ≤80℃ | ||
適用介質 | 清水、油品 | ||
AX742X安全泄壓閥【主要尺寸】
公稱通徑DN（mm） | L（mm） | H（mm） |
40 | 240 | 270 |
50 | 240 | 270 |
65 | 270 | 340 |
80 | 300 | 400 |
100 | 350 | 440 |
150 | 480 | 500 |
200 | 500 | 6400 |
250 | 605 | 690 |
300 | 700 | 820 |
350 | 800 | 950 |
400 | 900 | 1400 |
450 | 1000 | 1580 |
500 | 1100 | 1600 |
600 | 1300 | 1815 |
700 | 1400 | 2040 |
800 | 1500 | 2350 |
900 | 1700 | 2606 |
1000 | 1900 | 2765 |
1200 | 2050 | 2950 |
1400 | 2200 | 3180 |
1600 | 2400 | 3400 |
